Messung der Beanspruchung von Windenergieanlagen
Ihre Ansprechpartner
Die Zertifizierung eines Anlagentyps erfordert die Verifizierung der Festigkeitsnachweise der Rotorblätter durch Eigenfrequenztests und statische bzw. dynamische Belastungstests. Der Umfang der Tests ist in den folgenden Zertifizierungsrichtlinien festgeschrieben:
- IEC WT01 "System for conformity testing and certification of wind
- turbines - Rules and procedures,
- Richtlinie für die Zertifizierung von Windkraftanlagen derGermanischen Lloyd
- IEC 61400-23 "Full-scale structural testing of rotor blades for WTGSs"

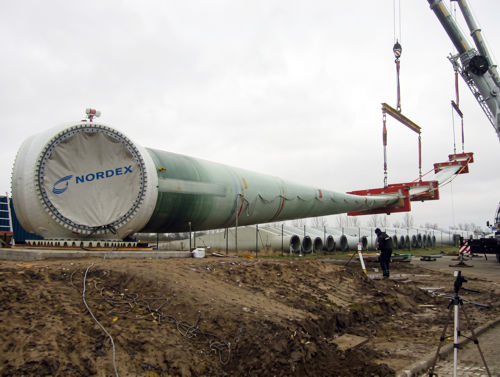

Die messtechnische Durchführung eines Blatttests beinhaltet das Messen der auftretenden Dehnungen, die Messung der Krafteinleitung über Kraftmessdosen, die Bestimmung der Winkelfehlstellung am Einspannpunkt, sowie Temperaturmessungen.
Das Applizieren der DMS erfolgt von geschulten Mitarbeitern (nach VDI/VDE-GESA 2636) mit weiterführender Erfahrung in der Applikation auf Faserverbundwerkstoffen.
Die Installation der Signalaufbereitung (Brückenverstärker, Messumformer, …), die Verkabelung der Messstellen und die Erfassung der Signale gründet sich auf langjährige Messerfahrung im Bereich der Belastungsmessung nach IEC 61400-13.
Das Datenerfassungssystem auf Basis des Messdatenerfassungs- und -verarbeitungsprogramms DIADEM ist in der Lage, 128 Kanäle (Dehnungen, Kräfte, Winkel, Temperaturen …) mit einer Abtastfrequenz von 50 Hz zu erfassen, zu verrechnen sowie online als Kontrollmonitor zu visualisieren.
